L'industrie automobile est aujourd'hui sous le feu des projecteurs sur la sécurité des batteries, les contrôleurs de domaine de conduite autonome et la puissance de calcul. Il s'agit des technologies phares-les "couches supérieures" qui captent l'attention et les investissements.
Mais du point de vue de l'architecture de sécurité des véhicules, la véritable limite de la sécurité n'est pas définie par ces couches supérieures. Il est défini par lecouche d'exécution-les systèmes physiques qui permettent à la voiture de faire ce qu'on lui dit.
Au cœur de cette couche d’exécution se trouve le système de freinage.
Qu'il s'agisse de l'assistance à la conduite L2+ ou de la conduite entièrement autonome, chaque décélération et chaque arrêt dépendent en fin de compte d'un seul système. Quelle que soit l'intelligence de la prise de décision-, l'action physique finale-qui ralentit le véhicule- nécessite toujours des composants de freinage qui fonctionnent de manière fiable à chaque fois.
Cet article décrit les réalités techniques derrière les systèmes de freinage modernes : pourquoi ils sont devenus plus complexes, où se situent les risques réels et comment les fabricants y font face.
De la simplicité hydraulique à la complexité multi--sources
Les systèmes de freinage traditionnels étaient relativement simples. La voie hydraulique était claire : de la pédale au maître-cylindre jusqu'aux étriers de frein. Le transfert de force était direct. Les modes de défaillance étaient prévisibles et bien compris.
Les véhicules modernes, en particulier les hybrides et les véhicules entièrement électriques, ont complètement changé cette donne.
Les systèmes de freinage actuels intègrent trois sources distinctes de décélération :
1. Freinage régénératif
Le moteur d'entraînement fournit un couple inverse, ralentissant le véhicule tout en récupérant de l'énergie. Il est réactif,-sans usure et efficace-mais il est également soumis à des contraintes. Lorsque la batterie est presque complètement chargée, lorsque les températures chutent ou lorsque le moteur ou la batterie entre en protection thermique, la capacité de freinage par récupération diminue ou disparaît complètement.
2. Freinage mécanique par friction
Il s'agit du système hydraulique traditionnel. Il sert toujours de sauvegarde de sécurité ultime, capable d'arrêter le véhicule quel que soit l'état de la batterie ou la température. Ses atouts résident dans sa grande adaptabilité, mais la gestion thermique reste un facteur critique.
3. Freinage-par-systèmes filaires
Le freinage à commande électronique permet une répartition précise de la force et s'intègre directement aux boucles de contrôle de conduite autonome. La pédale n'est plus liée mécaniquement aux étriers de la même manière-au lieu de cela, le système interprète les entrées du conducteur ou de l'ADAS et applique la force de freinage en conséquence.
Ces trois éléments se combinent dans ce que les ingénieurs appellent unarchitecture de freinage mixte. La complexité apporte des avantages significatifs en termes d'efficacité et de contrôle, mais elle introduit également de nouveaux défis d'ingénierie qui n'étaient pas présents dans les systèmes purement hydrauliques.
Là où la complexité crée des problèmes-réels
Dans un système mixte, la question d’ingénierie centrale est simple : comment assurer un freinage fluide et prévisible dans toutes les conditions de fonctionnement ?
Contrôle du mélange des freins
Dans des conditions normales, le système donne la priorité au freinage par récupération et utilise le freinage par friction uniquement en complément lorsque cela est nécessaire. Mais lorsque la capacité de régénération diminue-en raison d'un SOC élevé, du temps froid ou d'une intervention de l'ABS-, le système doit passer en douceur au freinage mécanique. Si cette transition n’est pas réglée avec précision, le conducteur subit un changement soudain de décélération. Ce n'est pas seulement une question de confort. Des transitions incohérentes peuvent affecter la distance de freinage et la confiance du conducteur.

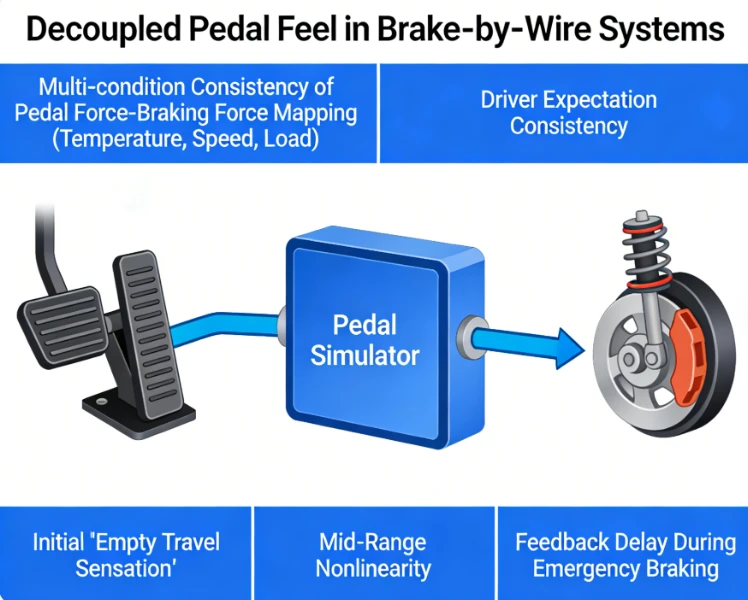

Découplage de la sensation de pédale
Avec le freinage-par-filaire, ce que le conducteur ressent à travers la pédale n'est pas directement lié à la force de freinage. Un simulateur de pédale génère les caractéristiques de résistance et de déplacement. Pour y parvenir, il faut un étalonnage approfondi sur les plages de température, les charges des véhicules et les vitesses. Un mauvais calibrage entraîne des plaintes courantes : une zone morte lors de la course initiale de la pédale, une réponse non-linéaire ou un décalage de rétroaction lors des arrêts d'urgence.
Temps de réponse
Pour les fonctions ADAS comme le freinage d’urgence automatique, les millisecondes comptent. Le temps de réponse du système de freinage influence directement si une collision se produit ou est évitée. Les systèmes modernes doivent créer une pression rapide et répétée, ce qui impose des exigences strictes à la fois au matériel d'actionnement et aux algorithmes de contrôle.
Chaleur, masse et limites de la friction
- Parmi tous les risques liés au freinage, l’évanouissement des freins reste l’un des plus critiques. Lors d'un freinage brusque et soutenu, les surfaces de friction s'échauffent, le coefficient de friction diminue et la distance d'arrêt augmente considérablement. Dans les cas graves, les conducteurs constatent un allongement notable de la course de la pédale avant que le véhicule ne ralentisse.
- Pour les véhicules électriques et hybrides, la situation est plus exigeante que pour les véhicules conventionnels. L'ajout d'une batterie augmente la masse du véhicule-souvent de plusieurs centaines de kilogrammes-, ce qui augmente l'énergie cinétique totale qui doit être dissipée lors du freinage. Pendant ce temps, le freinage par récupération peut s'arrêter soudainement dans des conditions extrêmes, obligeant les freins mécaniques à gérer la pleine charge sans avertissement.
Cela signifie que la capacité thermique et la dissipation thermique ne sont plus des considérations secondaires. La conception du rotor, l'optimisation du chemin de refroidissement et la sélection des matériaux affectent directement le fonctionnement sûr du système lors de longues descentes ou d'arrêts répétés à grande vitesse-.
Quand l’électronique prend le dessus : le passage à la sécurité fonctionnelle
À mesure que le freinage-par-filaire devient plus courant, la nature de la fiabilité change. Les modes de défaillance mécanique sont une chose. Les pannes électroniques et logicielles en sont une autre.
Une démarche de sécurité fonctionnelle nécessite d’anticiper le comportement du système en cas de dysfonctionnement.
Les modes de défaillance typiques qui doivent être traités incluent :
- Dysfonctionnement du contrôleur
- Coupure d'alimentation électrique
- Perte de communication entre les composants
- Défauts de capteur
La redondance est la réponse standard. Les stratégies courantes incluent des architectures à double-contrôleur, des alimentations électriques indépendantes (12 V plus 48 V ou sauvegardes isolées) et des circuits hydrauliques séparés. L’objectif est d’éliminer les points de défaillance uniques.
Pour les systèmes de freinage, les objectifs de sécurité fonctionnelle s'alignent généralement surASIL-D, le niveau le plus élevé défini dans la norme ISO 26262. Cela signifie que le système doit détecter les défauts et maintenir un fonctionnement sûr-, par exemple en préservant la capacité de freinage de base, même lorsque les fonctionnalités avancées ne sont pas disponibles.
Un compromis fondamental-
En pratique, il n’existe pas une seule approche « correcte » pour la conception d’un système de freinage. Différents constructeurs font des choix différents en fonction du positionnement du véhicule et des attentes du marché.
Une approche penche versla sécurité-avant tout: surdimensionnez les freins mécaniques, construisez une marge thermique supplémentaire et acceptez une efficacité de régénération légèrement inférieure. Cela a tendance à apparaître dans les modèles haut de gamme et les véhicules-orientés vers la performance.
Une autre approche donne la prioritéefficacité énergétique: maximiser l'utilisation du freinage régénératif, minimiser l'intervention mécanique des freins et accepter des marges de performance plus serrées dans des conditions extrêmes. Cela permet d'obtenir une meilleure autonomie et une usure moindre des freins, mais nécessite une gestion prudente des limites de capacité.
Il s'agit d'un compromis d'ingénierie classique-entremarge de sécurité et efficacité du système. Le bon équilibre dépend entièrement du cas d’utilisation prévu du véhicule et des objectifs de performance.
Où vont les systèmes de freinage
Plusieurs tendances façonnent la prochaine génération de systèmes de freinage.

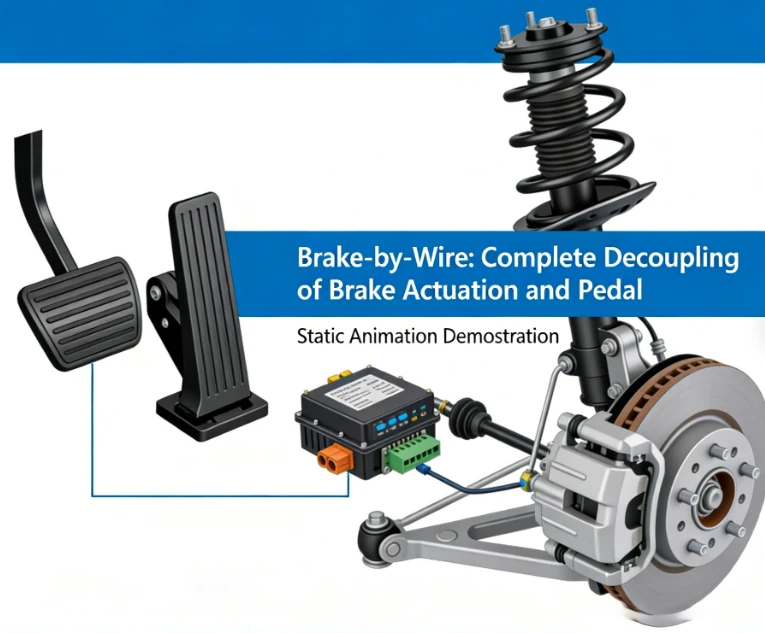

- Freinage complet-par-fil
Le découplage complet entre la pédale et les actionneurs devient la norme. Cela supprime les contraintes mécaniques et ouvre de nouvelles possibilités de contrôle et d’intégration.
- Intégration avec la conduite autonome
Le freinage devient une couche d’exécution essentielle au sein de l’architecture de conduite autonome plus large. La latence des commandes, la cohérence de l'actionnement et la gestion des pannes sont désormais spécifiées dans le cadre du dossier de sécurité global de l'ADAS.
- Logiciel-Caractéristiques définies
La sensation et la réponse du freinage ne doivent plus être fixées en production. Les mises à jour d’étalonnage peuvent être fournies par voie hertzienne, permettant aux fabricants d’affiner les caractéristiques une fois que les véhicules sont déjà sur la route.
- La gestion thermique comme discipline principale
À mesure que les véhicules deviennent plus lourds et que le freinage par récupération crée des charges thermiques variables, la gestion de la température des freins passe d'une réflexion secondaire à une exigence de conception centrale-en particulier pour les véhicules plus lourds et les applications de performances.
Ce qui n'a pas changé
Malgré tous ces changements, le rôle fondamental du système de freinage reste inchangé.
Dans les conditions les plus extrêmes-qu'il s'agisse d'un obstacle soudain, d'un dysfonctionnement du système ou d'une perte de contrôle-les freins doivent toujours amener le véhicule à un arrêt contrôlé. C'est la dernière boucle de sécurité. Aucune intelligence dans les couches supérieures ne peut compenser un échec à ce niveau.
À mesure que les véhicules deviennent plus intelligents et plus électrifiés, le système de freinage évolue d'un composant mature et bien-bien compris vers un sous-système complexe-dépendant d'un logiciel. Les enjeux d’ingénierie sont plus élevés. Les défis d’intégration sont plus grands. Mais l’exigence sous-jacente n’a pas changé : lorsque le conducteur ou le système demande un arrêt, le véhicule doit s’arrêter de manière fiable à chaque fois.
